#物联网应用#基于中国移动OneNet物联网平台 和掌控板的遥控电灯制作

基于中国移动OneNet物联网平台

和掌控板的遥控电灯制作

炎炎夏日，如火的骄阳，是不是希望回家前半小时打开空调？提前给火炉降降温？漆黑的夜里，摸不着开关，想不想摸出随身手机打开电灯？OK，都没问一切都搞定。

一、本文主要内容预览：

1. 中国移动物联网OneNet配置。

2. App Inventor2 制作手机APP。

3. 六脚继电器的使用。

4. 掌控板程序编写。

二、实现原理图

三、项目简介

用户打开手机APP，通过按下“开灯”、“关灯”按钮，发送命令至中国移动OneNet物联网，OneNet转发命令“on”和“off”命令至掌控板，掌控板再通过继电器控制电灯开关。

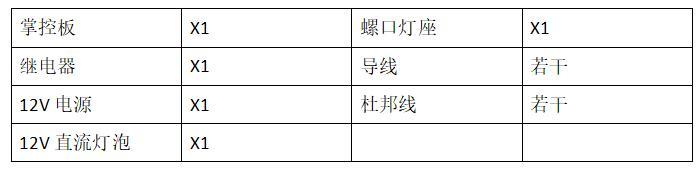

四、器材清单

五、中国移动物联网OneNet配置。

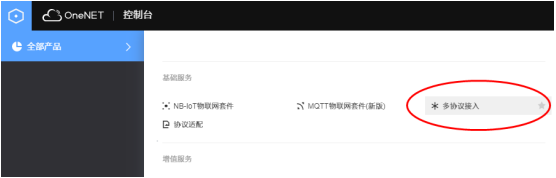

1. 进入中国移动OneNet官网登陆并进入开发者中心，在“全部产品”中，选择“多协议接入”。

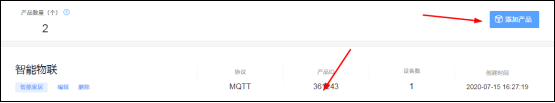

2. 根据步骤提示，添加产品，并记住产品ID。

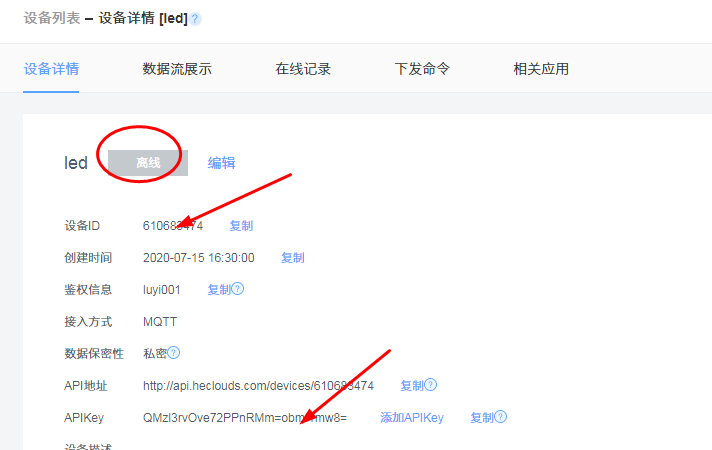

3. 根据步骤提示，在产品下添加设备，并记住设备ID和APIkey。此时，设备处于“离线”状态，当掌控板连接时，才会处于“在线”状态。

六、App Inventor2 制作手机APP。

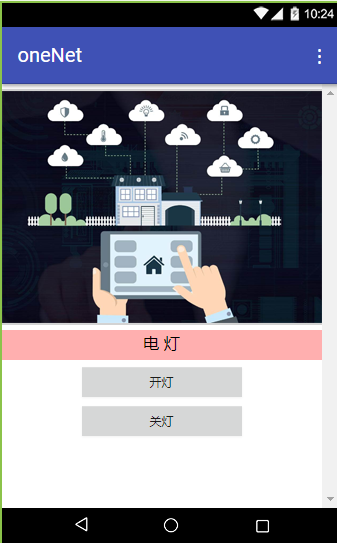

1. 登陆APP Inventor2，新建项目OneNet。在左侧组件面板中分别拖拽图像框、标签、按钮、按钮、标签组件完成界面布局。最后APP界面布局如下图所示：

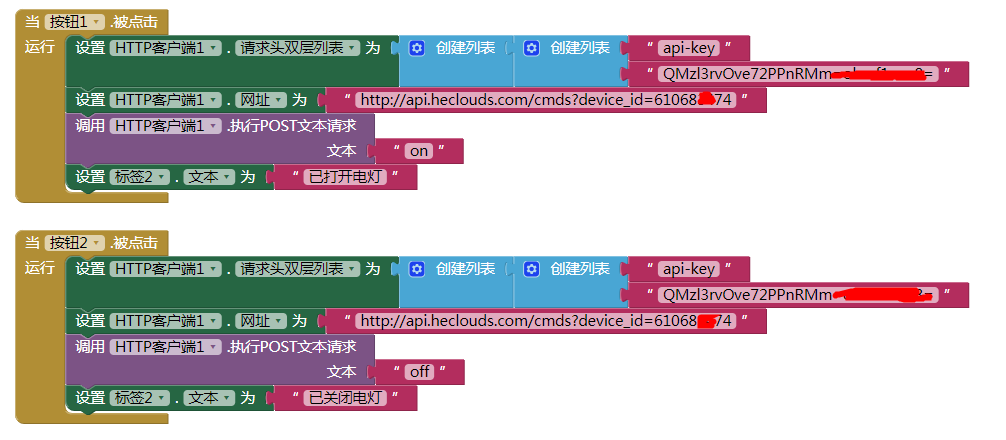

2. 切换至“逻辑设计”页面，完成代码编写。当按钮被点击时，调用HTTP客户端，并且发送on命令到OneNet物联网API接口。其详细代码如下图所示。

七、继电器的使用。

继电器是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。六脚继电器是常用的一种继电器。

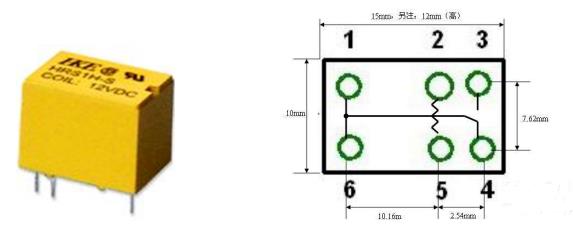

如上右图所示，

1,6脚连通，其中一个脚接12V电源正极一端；

3脚或4脚接灯泡正极。3脚为常开端，4脚为常闭端。当3脚接灯泡正极时，无需控制器通电即可接通。当4脚接灯泡正极时，需要2和5脚提供5V控制电压才能接通工作。

2和5脚接掌控板M1，为继电器提供5V控制电压。

灯泡负极无需接继电器，直接和12V直流电源负极相连。

八、掌控板程序编写

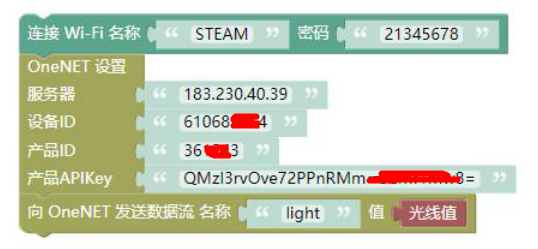

1. 连接WIFI网络，连接OneNet物联网，并发送光线值作为测试数据。

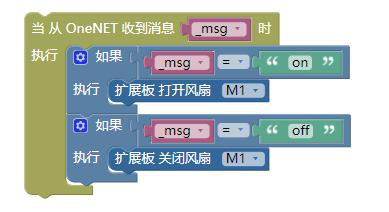

2. 接收OneNet转发来的命令，并分析。如果接收到“on”命令，打开扩展板M1接口。如果接收到“off”命令，关闭扩展板M1接口。

注意：继电器控制线不能直接连接其他输入输出引脚，因为其他输入输出引脚电压和电流不够驱动继电器。因此，需要使用M1或M2接口驱动继电器。

九、演示视频
