#拓展应用#【基础外设应用】旋转电位器制作亮度可调节的LED灯

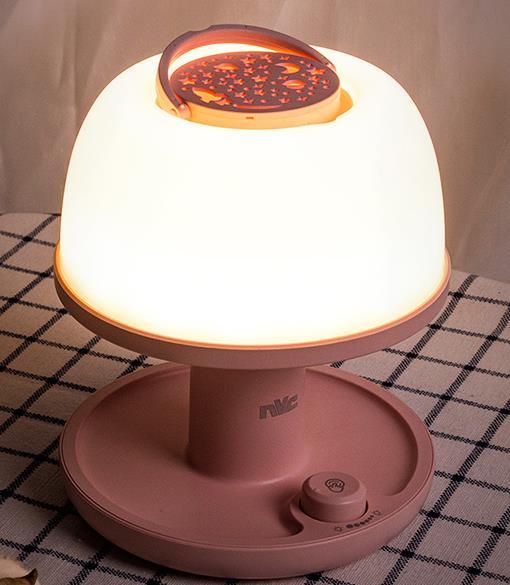

旋转电位器在生活中的应用非常广泛。例如，风扇的调速开关和台灯的亮度调节开关等，都应用了旋转电位器。

1. 原理分解

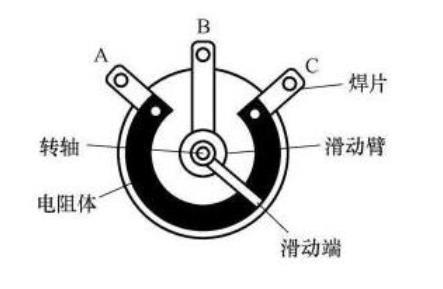

    旋转式电位器的内部结构如下图所示，主耍包括由金属膜或碳膜构成的马鞍形电阻体、滑动臂、滑动端（亦称触头或电刷）、转轴、转柄、焊片等组成。焊片A、C之间的电阻值即为电位器的总阻值。滑动端的一端接焊片B，另一端与电阻体紧密接触。当滑动端位置改变时，A-B和B-C之间的电阻值就发生变化。有的电位器上还带有开关，通过转柄可控制开关的通断。普通电位器的旋转角度为270°，不能对电阻值做精细调节。

2. 器材清单

• 掌控板  x1
• 10K旋转电位器  x1
• LED灯  x1
• 面包板  x1
• 杜邦线  若干

3. 接线连接

      一般旋转式电位器有3个脚，电阻为0的脚算一脚，中间的2脚，最后那个3脚。其中2脚就是用来接输出的1，3脚接的是电位器总阻，2脚是在上面滑动的，调节电阻大小来控制电压。

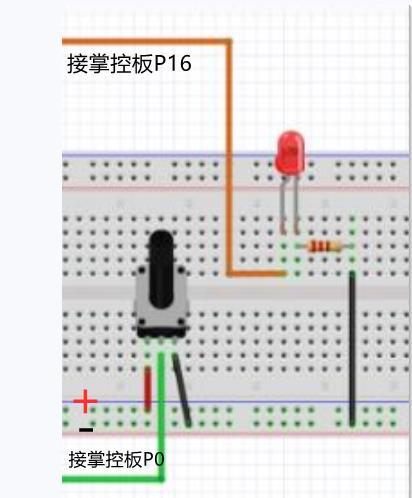

本实验中接线方式如下图所示

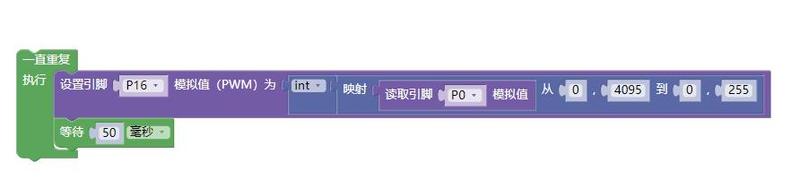

4. 编程实现

   注意：

         （1）掌控板读取旋转电位器模拟值的范围是0-4095。

         （2）掌控板取到的模拟值是浮点型数据，需要转换为整数。

5. 视频演示
